| 項目 | 單位 | T4 | ||||||||||||
| T4C | T4S | T4Cm | T4Sm | |||||||||||
| 床身上最大回轉直徑 | mm | 720 | 720 | 720 | 720 | |||||||||
| 最大切削長度 | mm | 500 | 1000 | 1500 | 500 | 1000 | 1500 | 500 | 1000 | 1500 | 500 | 1000 | 1500 | |
| 最大車削直徑 | mm | 500 | 500 | 420 | 420 | |||||||||
| 床鞍上最大回轉直徑 | mm | 550 | 550 | 550 | 550 | |||||||||
| 主軸頭型式 | A2-8 | A2-11 | A2-8 | A2-11 | ||||||||||
| 主軸孔直徑 | mm | 80 | 104 | 80 | 104 | |||||||||
| 最大通過棒料直徑 | mm | 65 | 85 | 65 | 85 | |||||||||
| 主軸轉速范圍 | r/min | 30-3000 | 30-3000 | 30-3000 | 30-3000 | |||||||||
| 主電機輸出功率（連續/15分鐘） | kw | 22/30 | 22/30 | 22/30 | 22/30 | |||||||||
| 主軸最大輸出扭矩(15分鐘） | Nm | 高速420低速840 | 高速420低速840 | 高速420低速840 | 高速420低速840 | |||||||||
| 卡盤直徑 | inch | 10" | 12" | 10" | 12" | |||||||||
| X/Z軸快移速度 | m/min | 30/30 | 30/20 | 30/30 | 30/20 | 30/30 | 30/20 | 30/30 | 30/20 | |||||
| X軸行程 | mm | 280 | 280 | 280 | 280 | |||||||||
| Z軸行程 | mm | 570 | 1070 | 1570 | 570 | 1070 | 1570 | 570 | 1070 | 1570 | 570 | 1070 | 1570 | |
| 尾座體行程 | mm | 450 | 850 | 1250 | 450 | 850 | 1250 | 450 | 850 | 1250 | 450 | 850 | 1250 | |

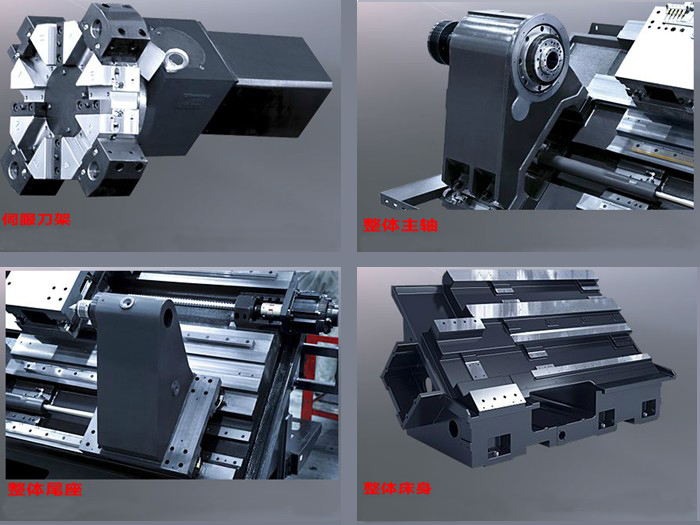

| 刀架型式 | 12工位臥式伺服刀架 | 12工位臥式伺服刀架 | 12工位臥式伺服刀架 | 12工位臥式伺服刀架 | ||||||||||
| 刀具尺寸 | mm | 25*25/?40 | 25*25/?40 | 25*25/?40 | 25*25/?40 | |||||||||
| 加工精度 | IT6 | IT6 | IT6 | IT6 | ||||||||||
| 定位精度 | X軸 | mm | 0.01 | 0.01 | 0.01 | 0.01 | ||||||||
| Z軸 | mm | 0.015 | 0.02 | 0.015 | 0.02 | 0.015 | 0.02 | 0.015 | 0.02 | |||||
| C軸 | mm | `- | `- | 48" | 40" | |||||||||
| 重復定位精度 | X軸 | mm | 0.005 | 0.005 | 0.005 | 0.005 | ||||||||
| Z軸 | mm | 0.007 | 0.01 | 0.007 | 0.01 | 0.007 | 0.01 | 0.007 | 0.01 | |||||
| C軸 | mm | `- | `- | 24" | 24" | |||||||||
| 最大承重 | 盤類/軸類 | kg | 200/600 | 200/800 | 200/600 | 200/800 | 200/600 | 200/800 | 200/600 | 200/800 | ||||
| 機床重量 | 主機 | kg | 5500 | 7500 | 10000 | 5500 | 7500 | 10000 | 5500 | 7500 | 10000 | 5500 | 7500 | 10000 |
| 中心高(距床身底面) | mm | 1043.5 | 1043.5 | 1043.5 | 1043.5 | |||||||||
| 機床外形 | 長*寬*高 | mm | 3570*2140*2150 | 3570*2140*2150 | 3570*2140*2150 | 3570*2140*2150 | ||||||||
| 4170*2140*2150 | 4170*2140*2150 | 4170*2140*2150 | 4170*2140*2150 | |||||||||||
| 5400*2140*2150 | 5400*2140*2150 | 5400*2140*2150 | 5400*2140*2150 | |||||||||||
